Datos del producto:
Pago y Envío Términos:
|
Nombre del producto: | bomba de transferencia de aceite del engranaje | modelo: | CBN |
---|---|---|---|
Tipo de impulsión: | Correa/conexión directa eléctrica | Aplicación: | aceite pesado |
Estructura: | Bomba de engranajes | Garantía: | 12 meses |
Alta luz: | gear lube transfer pump,rotary gear oil pump |

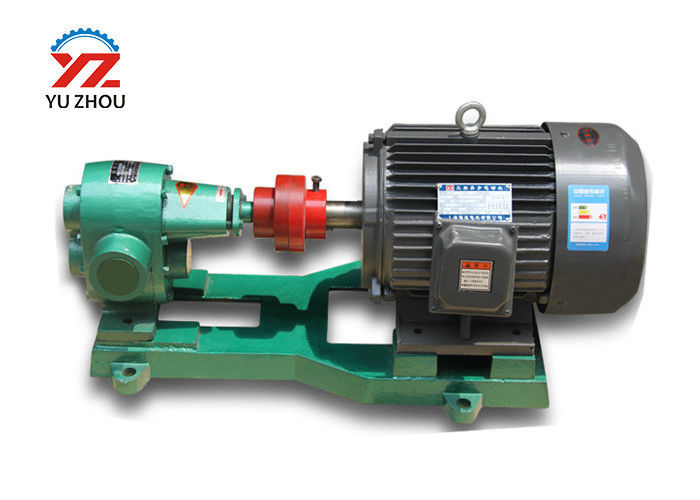

Conexión 380v 220v 415v del motor eléctrico de la bomba de transferencia de aceite del engranaje de la bomba de aceite pesado de la serie del CBN
1.Introduction
La bomba de aceite pesado de la serie del CBN compone de cuerpo de bomba, de la cubierta, del engranaje, y de piezas del sello del eje-fin y así sucesivamente. Usando la transmisión del tipo polea exterior y conexión directa del puente de motores con de poca velocidad y divulgue, los altos caracteres de la succión. Por otra parte, sellando usando 2 tipos estructuras mecánicas del lacre debido a los líquidos de la transferencia.
La serie puede toda adoptar el antiacido inoxidable y el material anticorrosión para hacer, conveniente para la industria alimentaria, la farmacia y la industria química diaria.
Temperatura media apropiada: debajo de 230C
Viscosidad media apropiada: debajo de 2000mm2/S
medio 2.Transfer
1).Paint, resina, cera de parafina, jabón, barro, asfalto, aceite de gran viscosidad, etc.
2).Butter, jarabe, salsa, grasa, crema dental, etc.
Modelo | Bomba de aceite pesado del CBN |
Flujo | 1- 60cbm/h |
Presión de la salida | 4-25 barra |
Material de la bomba | Acero inoxidable del arrabio |
Eficacia | el 80% |
Frequency&voltage | Modificado para requisitos particulares de la fuente de alimentación del cliente |
Alcance de uso | Diverso líquido de la lubricación del transporte en el ℃ que 70 de la temperatura no más arriba. Si la temperatura es el ℃ hasta 200, el anti-alto material de la temperatura será hecho juego. Su viscosidad es 5*10-5-15*10-3m2/s. |
Datos técnicos:
Modelo
| Calibre (milímetro)
| Flujo | Presión (MPa)
| Velocidad (r/min) | Poder (kilovatio)
| |
m3/h | L/min | |||||
CBN-4 | 32 | 4 | 66 | 0,75 | 960 | 1,5 |
CBN-7 | 40 | 7 | 116 | 0,75 | 960 | 3 |
CBN-13 | 50 | 13 | 216 | 0,75 | 960 | 5,5 |
CBN-18 | 70 | 18 | 300 | 0,6 | 960 | 7,5 |
CBN-30 | 80 | 30 | 500 | 0,6 | 960 | 11 |
CBN-38 | 100 | 38 | 633 | 0,6 | 960 | 15 |
CBN-45 | 100 | 45 | 750 | 0,6 | 960 | 18,5 |
CBN-60 | 100 | 60 | 1000 | 0,4 | 960 | 22 |
Problemas y soluciones
Problemas | Productivo Razón |
Soluciones |
Descargando el aceite o la descarga de poco aceite | dirección 1.Revolving invertida | 1.Change adentro a la válvula de la dirección correcta 2.Open |
Ninguna presión o presión que no sube | el botón 1.The del metro de la presión está en la presión de la posición de reposo 2.The de la válvula de seguridad sigue siendo también low3. La válvula lateral del tubo está en 4. Hoja de la viscosidad da alta temperatura, baja o y pequeña resistencia de la salida del tubo 5.Air en el tubo | 1.Press el botón ENCENDIDO de la presión meter2. Reajuste la presión 3.Close de la válvula de seguridad la temperatura de aceite lateral de la válvula 4.Reduce del tubo 5. Compruebe hacia fuera el tubo de la absorción |
Engrase la salida en sello mecánico | el sello 1.Shaft no ha sido correctamente ajustados defectos del desgaste 3.The del anillo 2.O-seal causados llevando de anillos inmóviles y giratorios de seal4 mecánico. Primavera flácida | 1.Adjust 2.Change el O-sello los anillos inmóviles y giratorios de 3.Change o pule el magain4. Cambie la primavera |
Ruido y vibración | 1.Improper que monta 2.The en la concentricidad del eje de la bomba y tubo o filtro del eje 3.Absorption del motor parados encima de la dimensión del tubo 4.Absorption es demasiado pequeño y de largo. No podría bombear adentro, porque la resistencia es la resistencia del tubo demasiado grande del agotamiento 5.Oil es también big6. La fuga de aire 7.Fastener es 8.Gears relajado y los transportes colocan desgaste serio de la demostración de lados o lo agarraron | 1.Check hacia fuera y mantienen 2.adjust él las cosas de la suciedad 3.Clear en el tubo o el filtro 4.Read de la absorción apenas él 5.Check para arriba si el tubo o la válvula del agotamiento es up6 parado. Control ascendente y maintain7. Controle y apriételo 8.Disassemble y manténgalos o cambie |
Con seguridad válvula irrealizable | 1.Wrong position2. Microprocesador demasiado alto de la válvula 3.Safety de la presión agarrado | 1.Reassembling it2. Baje la presión 3.Disassembling, lávese y ajuste |
